TOPOLOGIA DE REDES
La topología de red se define como el mapa físico o lógico de una red para intercambiar datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos referimosTipos de topologías
-
Punto a punto
La topología más simple es un enlace permanente entre dos puntos finales conocida como punto a punto (PtP). La topología punto a punto conmutada es el pasarela básico de la telefonica convencional. El valor de una red permanente de PtP la comunicación sin obstáculos entre los dos puntos finales.
-
En bus

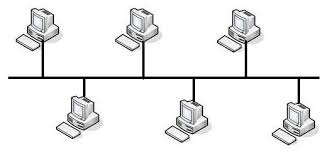

Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí. -
En estrella
Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador). -
En anillo
Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación. -
En malla
Facilita el envió de información entre dos o más computadoras, como por ejemplo una oficina en un piso. -
En árbol
Se utiliza para interconectar varias computadoras entre pisos, o en algunos casos entre un edificio a otro.Ejemplo: Las computadoras de una oficina en un primer piso conectadas a las del segundo piso.
-
Topología híbrida,
En la topología híbrida o topología mixta las redes pueden utilizar diversas topologías para conectarse.
La topología mixta es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de “híbridas” o “mixtas”.
-
Cadena margarita
Es una sucesión de enlaces, tal que un dispositivo A es conectado a un dispositivo B, el mismo dispositivo B a un dispositivo C, este dispositivo C a un dispositivo D, y así sucesivamente.
Las conexiones no forman redes (en el ejemplo anterior, el dispositivo C no puede ser directamente conectado al dispositivo A), estas no hacen retorno de lazo desde el último dispositivo al primero. La cadena margarita se puede usar en fuentes de potencia, señales analógicas, datos digitales, o en una combinación de estas.
